有BGA植球、芯片测试、程序烧录的相关客户，我们太懂大家心里的几层顾虑：芯片物料单价高、后端工艺容错率极低，一旦代工环节出问题，轻则延误项目上市，重则整批芯片报废、研发与量产成本全部打水漂。
市面上多数加工厂工序没有精益化管理、良率波动大、报价藏隐性收费、资料保密无保障、小批量打样被区别对待等，这是实质性痛点。

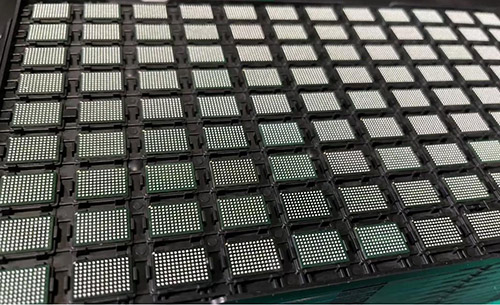

奔特半导体深耕IC后道精密加工全链路，自有车间一站式完成BGA植球、电性功能测试、程序烧录、X-Ray复检、编带出货。今天我们诚恳的站在服务商角度，把客户最关心、最担忧的5个核心问题，实实在在坦诚讲清楚，不夸大、不隐瞒，给所有芯片方案商、硬件厂商一份踏实合作参考。
客户五大核心疑惑：
疑惑一：最担心良率不稳，植球虚焊、烧录出错、隐性不良流入整机，高价芯片加工报废
客户真实痛点
芯片成本高，植球出现少球、连锡、空洞、脱球；烧录时序偏差、校验失败；表面测试合格，整机出货后间歇性故障，追溯难、赔付无标准，损失全部自己承担。
奔特诚恳解答
1、行业痛点：多数工厂植球、烧录、测试分三家外协，设备基准、温区曲线、ESD管控标准不统一，跨工序累积误差直接拉低良率，隐性缺陷无法提前拦截。

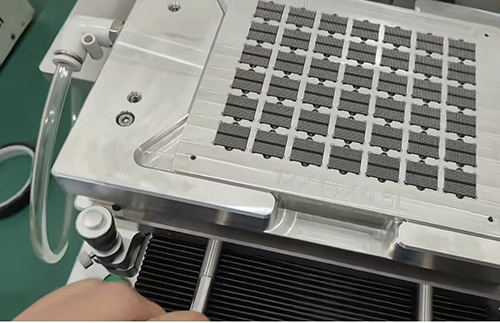

2、奔特解决方案：全工序自有产线闭环，植球、回流、烧录、功能测试、X-Ray检测同车间同轴校准，统一工艺参数库，杜绝分段加工误差；超细间距0.25mm BGA专项优化钢网、温控曲线，严控空洞率。
3、质控落地：每批次全检+X-Ray抽检焊点，烧录双重校验，高低温模拟复测拦截隐性失效；量产稳定良率98.5%以上，若因我方工艺问题造成批量报废，按协议承担物料损耗，白纸黑字写入合作合同，不推诿、不扯皮。
4、诚信合作：若客户来料基板氧化、芯片焊盘破损、程序本身BUG导致不良，不在赔付范围，合作前期提前同步判定标准，避免后期纠纷。
疑惑二：最焦虑交期失控，打样拖期、量产排单积压，加急单无人优先对接，耽误项目节点
客户真实痛点
研发阶段急需样品验证，工厂排产无优先级；大批量订单临时卡单、无限延后；部分加工厂只接大单，小批量打样敷衍、交付无限顺延。
奔特诚恳解答
1、行业现状：半导体设备紧缺，很多工厂产线饱和，大小订单混排，小单、急单无限延后，且不会提前同步排产进度。
2、奔特交付体系：区分加急打样、标准试样、中小批量、大批量量产四档排产；研发样品最快24–48小时交付，常规试样3–5天，量产单7–12天稳定出货；支持紧急插单，提前沟通产能预留。
3、共享进度：每单配备专属项目对接人，每日同步加工进度、检测数据，遇到设备检修、物料延误第一时间提前告知，不临时甩锅。
4、无起订量门槛：1片起接试样，不区别对待研发小单；长期合作客户预留固定产线产能，旺季不压单、不延期。
疑惑三：最反感报价不透明，低价引流后叠加各种隐形费用，后期核算成本严重超预算
客户真实痛点
初期报价低廉，后续钢网费、治具费、检测费、加急费、编带费层层加价；不同批量单价浮动无标准，大批量议价难，综合代工成本远超预期。
奔特诚恳解答
1、行业通病：很多厂商拆分报价，基础加工低价，辅材、检测、包装单独收费，前期不完整告知，结算时额外加价。
2、奔特报价规则：一单一明细，报价单清晰列明植球加工、烧录、功能测试、X-Ray复检、编带包装、治具分摊全部费用，无任何隐藏收费；同规格订单阶梯定价，批量越大单价梯度下调，提前公示价格标准。
3、成本优化方案：长期稳定返单客户，共享专用钢网、烧录治具，减免重复开模费用；免费提供工艺DFM评审，优化植球、烧录方案，从工艺端降低客户损耗成本。
4、坦诚说明：定制非标治具、车规级可靠性加测、跨省加急物流会产生额外成本，报价阶段一次性全部列明，确认后再下单，无后期临时加价。
疑惑四：最顾虑芯片程序、原理图、样品方案泄密，代工厂流转多手，竞品抄袭风险高
客户真实痛点
工序外包流转、车间人员复杂、烧录程序无加密管控，自研固件、样品、方案容易泄露，核心技术失去市场竞争力。
奔特诚恳解答
1、行业隐患：多厂转包模式下，芯片、程序多次转运，经手人员繁杂，缺少标准化保密管控，泄密溯源困难。
2、奔特全流程保密机制：
① 独立封闭式烧录车间，全程门禁监控，禁止私人手机带入；
② 客户固件加密存储，加工完成后立即删除本地备份，不留存任何程序文件；
③ 芯片物料分区存放，样品、量产料分开管控，进出车间登记台账；
④ 合作签订正式保密协议，员工签署竞业保密条款，泄露承担法律责任。
3、底线承诺：所有客户资料、样品、程序仅用于本次加工，绝不外泄、不外流、不转交给第三方加工厂。
疑惑五：最担心技术配套薄弱，复杂BGA、特殊芯片无成熟工艺，售后技术响应慢，问题没人解决
客户真实痛点
加工出现不良后，工程师对接不及时，只会返工不会分析根源；超细间距、存储芯片（UFS/eMMC）、车规芯片缺少成熟加工方案，只能简单基础代工，无法提供工艺优化支持。
奔特诚恳解答
1、行业短板：多数加工厂只做代工加工，无专职工艺工程师，出现不良仅简单重制，不提供根源分析，客户只能自行承担研发试错成本。
2、奔特技术配套：自有资深IC工艺团队，深耕BGA植球、存储芯片烧录、全功能电性测试，适配消费、工控、AI算力、车载多品类芯片；下单前免费做工艺评审，预判植球空洞、烧录校验、热损伤风险，提前优化方案。
3、售后响应机制：工作日1小时内对接工艺问题，不良批次出具完整检测报告，同步不良产生原因、整改方案；长期客户提供驻场技术沟通支持，配合客户整机调试优化后端工艺。
4、客观说明：超高精密0.25mm以下微间距、特殊陶瓷基板芯片，工艺难度更高，交期与单价会小幅上浮，前期技术对接完整告知，不盲目接单承诺效果。
结尾总结
奔特半导体精密（深圳）有限公司，专注IC后端一站式精密加工：BGA植球、芯片功能测试、固件烧录、X-Ray无损检测、编带出货全链路加工服务。
我们不做低价内卷、不隐瞒工艺风险，以稳定良率、透明报价、可控交期、严格保密、全程技术支撑，服务芯片方案商、硬件研发企业、批量生产厂商。
无论1片研发试样，还是十万级量产订单，同等标准对待，每一批芯片认真加工，每一个疑问坦诚答复。
有植球、测试、烧录代工需求，可发送芯片规格、样品需求，免费获取工艺评估与精准报价。
