在半导体封装、芯片返修、二手芯片再生领域，BGA植球工艺的精度与稳定性，直接决定芯片良率、设备稳定性及产品使用寿命。很多工厂、方案公司、维修厂商常年被三大顽疾困扰：芯片植球后空洞率超标、锡球偏位偏移、二手芯片翻新植球基材损伤。
这些问题看似是工艺小瑕疵，实则会引发整机虚焊、接触不良、通电死机、高温脱焊、批量报废等重大品质事故，直接拉高生产成本、降低交付口碑，成为很多企业规模化量产的核心瓶颈。
今天针对行业高频痛点，深度拆解高端芯片空洞/偏位根治方案、二手芯片翻新植球防损伤核心工艺要点，适配工控、消费电子、服务器、储能设备等全场景芯片植球需求。

01 行业核心痛点：高端芯片植球空洞、锡球偏位
多数中小厂商植球工艺仅能满足普通芯片基础使用需求，面对0.25mm及以下超细间距、高密度引脚的高端工控芯片、服务器芯片、存储芯片，极易出现两大问题：
1、植球空洞率过高
空洞是BGA植球最常见的品质缺陷，根源并非单一工序问题，而是助焊剂、升温曲线、对位精度、环境管控多重因素叠加。空洞率超标会导致芯片导热、导电性能大幅下降，设备高温运行时极易出现虚焊、断路、宕机故障，无法满足工业级、车规级、服务器级芯片的稳定运行标准。
2、锡球偏移、大小不均、对位偏位
超细间距芯片引脚密集，人工对位误差、钢网精度不足、回流焊温度不均，都会导致锡球偏移、大小不一、居中度差。批量生产中偏位问题会直接引发相邻引脚短路、开路，造成芯片批量报废，极大损耗高端芯片原材料成本。

02 高端芯片空洞、偏位针对性解决方案
想要彻底根治高端芯片植球空洞、偏位问题，不能靠事后修补，必须从前置管控、工艺参数、设备精度、标准化流程四大维度闭环把控，实现低空洞、零偏位、高一致性的植球效果。
一、精准控温：定制分段式回流升温曲线
摒弃通用型升温参数，针对不同型号高端芯片、不同锡膏熔点，定制专属分段回流曲线。通过预热、恒温、回流、降温四阶段精准控温，缓慢挥发助焊剂水分与气体，避免快速升温导致的气泡残留，从根源大幅降低空洞率，稳定将空洞率控制在工业合格标准以内。
二、高精度对位：模具+视觉双重校准

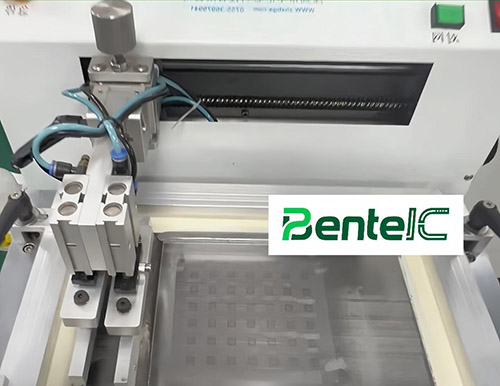

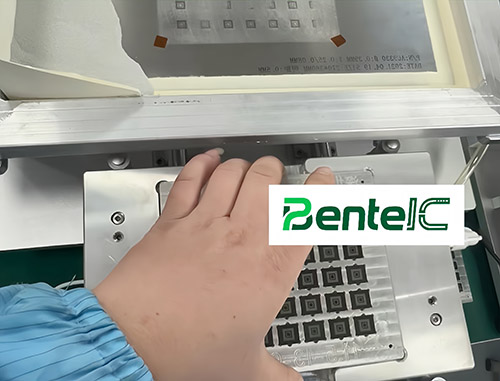

针对0.25mm超细间距芯片，采用高精密定制钢网搭配视觉对位校准系统，替代传统人工肉眼对位。全程机械精准定位，杜绝人工操作误差，保证每一颗锡球居中规整、大小均匀，彻底解决批量生产中的锡球偏位、偏移、短路问题。
三、耗材甄选：适配高端芯片的高纯锡材+专用助焊剂
高端芯片严禁使用劣质锡膏、杂料锡球。全程采用高纯度无铅锡材，搭配低残留、高活性专用助焊剂，既能保障锡球附着力、焊接饱满度，又能减少焊接过程中杂质产气，降低空洞缺陷，同时提升焊点抗氧化能力与结构稳定性。
四、环境标准化：无尘恒温作业管控
植球全程在无尘恒温车间完成，严格管控温湿度、粉尘颗粒，避免灰尘、湿气介入焊接过程引发气泡、虚焊、偏位。标准化作业环境，保障每一批次芯片植球品质高度统一，适配高端芯片量产交付标准。
03 二手芯片翻新植球：防损伤核心工艺要点
二手芯片翻新植球最大的难点：既要彻底清除旧锡、氧化层、残留杂质，又不能损伤芯片基材、焊盘、引脚结构。很多翻新失败案例，都是因为除锡打磨过度、温度过高、操作粗暴，导致焊盘脱落、基材分层、芯片暗伤，看似翻新完成，实则芯片已彻底报废。
专业二手芯片翻新植球，核心遵循「温和除损、精准修复、无损植球」三大原则，关键工艺要点如下：
1、低温温和除锡，杜绝高温灼伤基材
摒弃高温猛烤、暴力打磨的传统方式，采用梯度低温除锡工艺，搭配专用除锡带、吸锡线，循序渐进清除芯片表面旧锡、残留锡渣。精准控温避免瞬间高温灼伤芯片基材、老化内部线路，杜绝隐形损伤。
2、焊盘精密修复，平整基材基面
二手芯片普遍存在焊盘氧化、轻微磨损、凹凸不平等问题。植球前先做专业焊盘检测，对氧化层进行微打磨、抗氧化处理，对轻微破损焊盘做精密修复，确保基材平整干净，为后续植球提供标准基面，保障锡球附着力均匀。
3、精细化清洁除杂，杜绝残留隐患
翻新芯片缝隙、引脚极易残留粉尘、助焊剂残渣、锡屑，若清洁不到位，植球后会引发空洞、虚焊、短路。全程采用多工序无尘清洁工艺，深度清理芯片缝隙与焊盘杂质，保障焊接界面纯净无残留。
4、适配性植球参数，严控二次损伤
针对翻新芯片基材老化、耐受性下降的特性，调整专属植球参数，降低工艺应力，避免焊接过程中冷热温差过大导致芯片分层、开裂。植球后逐颗检测锡球饱满度、居中度、焊接牢固度，确保翻新芯片品质接近全新料标准。
04 工艺价值：告别低价劣质，主打工业级稳定品质
无论是全新高端芯片精密植球，还是二手芯片无损翻新植球，核心价值从来不是“能做”，而是“低不良、零隐患、可量产、长稳定”。
邦特IC深耕BGA精密植球、芯片翻新、IC测试烧录多年，聚焦0.25mm超细间距高端芯片工艺突破，依托自有无尘车间、精密设备、标准化工艺体系，彻底解决行业空洞、偏位、翻新损伤三大痛点。
✅ 严控空洞率、杜绝锡球偏位，适配服务器、工控、储能、高端消费电子量产需求
✅ 二手芯片无损翻新，保留芯片完整性能，降低企业原材料采购成本
✅ 全流程工艺可追溯，支持试样、批量定制，可对接审厂与品质检测
✅ 配套IC测试、烧录、检测一体化服务，一站式解决芯片加工难题
行业拼到最后，拼的永远是工艺精度与良品稳定性。拒绝粗放式加工，用精细化工艺规避批量风险，为企业量产交付保驾护航。

本文工艺实操内容整理自奔特半导体精密（深圳）有限公司生产车间实测数据，仅供行业技术交流参考。公司总部电话：0755-83393378   客服电话：13652325399   公司地址：深圳市龙华区大浪街道新石社区国乐科技园1栋
