奔特半导体:合作保障→专属工艺→一站式服务→订单交付→售后配套→同行差异化
一、正规企业长期经营,合作基础更牢靠
1、集团产业积淀,资质合规可溯源
母公司奔特实业 2011 年成立,深耕 PCB、PCBA 电子制造十余年,具备完整工贸一体化运营经验;2023 年布局芯片配单与硬件方案研发,积累大量上下游供应链资源。2026 年全资成立奔特半导体,第一事业部核心聚焦存储芯片 BGA 植球、IC 翻新业务。
我们自研定制配套设备来承接植球精加工,全程含税合规经营,每一道工序留存生产记录,大企业标准化管理,规避小作坊经营不稳定风险。
2、标准化无尘自动化产线,全套检测设备加持

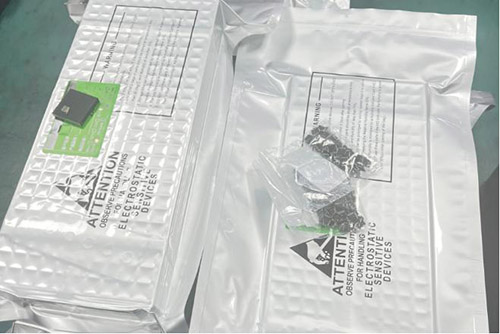

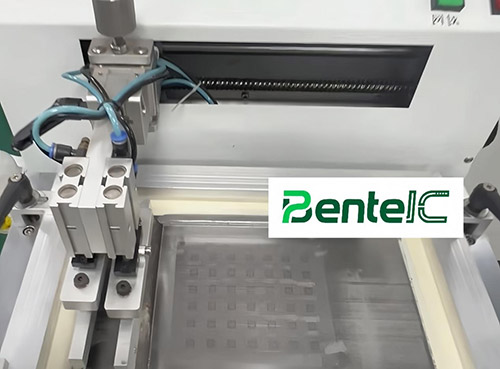

拥有 1000㎡以上专业防静电无尘精加工车间,配备十余台半自动、全自动植球设备,搭配 3D AOI 检测仪、专用 BGA 芯片检测机、自动摆盘机、真空封装机等全套配套设备,两条独立产线并行生产。
日常稳定产能 5 万颗 / 天,研发小样、大批量量产订单均可承接;自研设备可实现 0.25mm 超细间距芯片加工,高端高密度存储芯片加工精度有硬件支撑。
二、存储芯片独家定制工艺,解决行业加工痛点
1、全系列存储芯片量产经验,针对性解决不良缺陷

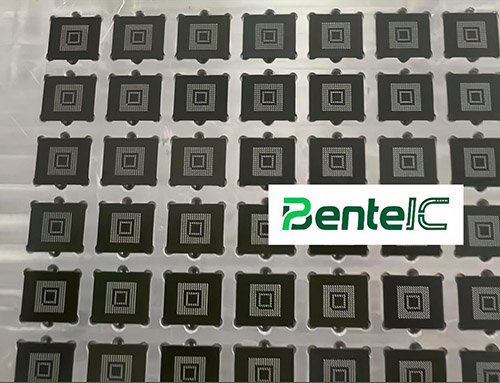

深耕工控、AI 终端、车载配套存储芯片加工,全覆盖市面主流型号:DDR3/DDR4、EMMC、LPDDR3 (178 球)、LPDDR4 (200 球)、LPDDR5 (315 球) 高密度芯片。
常年批量处理内存闪存物料,针对行业普遍出现的点位偏移、冷焊、批量掉球等难题,打磨出专属成熟工艺方案,批量生产良率远高于普通加工厂。
2、自主开模定制植球治具,工艺效率与精度双重领先

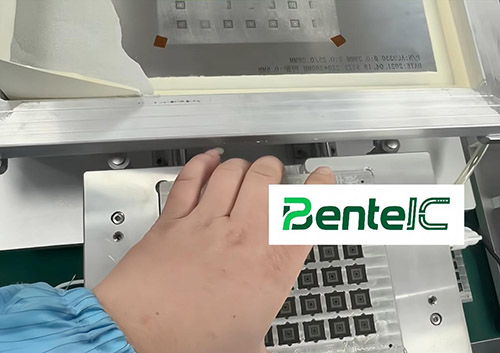

自有模具研发团队,全系列 BGA 植球钢网、定位治具自主开模定制,客户特殊规格芯片可快速开模,无需外发第三方;独创双层刮锡工艺,锡球分布均匀,虚焊、漏焊不良率大幅降低,同等产能加工效率比通用设备提升 60%。最小支持 0.25mm 微小锡球加工,完美匹配 LPDDR5 315 球高端高密度封装需求,这是小型加工厂难以实现的定制能力。
3、无损芯片翻新工艺,帮客户盘活呆滞物料降成本
针对拆机板、客退主板、库存积压存储芯片,采用恒温低温无损拆板工艺,搭配中性温和除胶清洗方案,最大程度降低芯片拆料损耗;针对市场停产、稀缺存储芯片,拥有成熟翻新复用方案,能有效减少客户全新芯片采购成本,尤其适合硬件方案公司降本控预算。
三、一站式全链条加工,客户无需多方外协
不只是单一植球工序,我们可承接芯片加工全流程服务:PCBA 拆板、除胶、芯片去氧化、BGA 植球、洁净清洗、磨字刻字、QFN 除锡、QFP 引脚整形、自动编带封装。整套工序厂区内闭环完成,芯片加工完毕可直接交付贴片上机,省去客户多家工厂来回对接、多次物流周转的麻烦,大幅节省时间与综合采购成本。
四、订单灵活,交期稳定,高性价比
1、低门槛打样,加急快速响应加工需求
10 片即可起试样,不强制大批量下单,适配企业新品研发、项目试产;加急样品 24 小时内完成交付,常规量产订单 3-5 天出货,紧跟硬件行业快速迭代的研发节奏。
2、定价透明无溢价,长期合作阶梯让利
对比大型封装厂,我们无高额管理溢价,存储芯片批量植球单价更有优势;长期稳定返单客户可享受阶梯议价,适配存储贸易商、方案公司长期走量需求,报价清晰透明无隐形收费。
3、全线环保 ROHS 工艺,成品直接终端出货
全部采用无铅环保锡球、合规助焊耗材,加工完成后芯片表面洁净无油污、低析出,成品可直接满足智能家电、工控、物联网终端出厂检测标准,客户无需额外二次清洗复检。
五、完善售后与区位配套,全程省心
1、品质兜底保障,工艺问题免费返工
每批次芯片植球完成后人工逐片全检焊点,若出现掉球、虚焊等工艺类不良,免费重新加工;批量订单出现工艺瑕疵第一时间对接处理。长期合作客户配备专属技术对接人,随时同步工艺、交期问题。
2、深圳龙华园区地理优势,物料收发便捷
厂房坐落深圳龙华科技园区,周边物流网点密集,支持上门取料、送货上门;珠三角区域短途配送时效快,减少物料来回运输等待周期,不耽误客户项目进度。
六、和市场同行清晰对比,凸显核心竞争力
1、对比大型封装厂:下单门槛更低、报价更实惠、样品加急交期更快,适配中小型硬件方案公司、存储贸易商中小批量需求;
2、对比中小型加工厂:我们拥有集团实体产业支撑,自有工艺技术研发 + 全套高端检测设备,品质管控体系更标准化,长期合作稳定性更高。
