一、技术工艺概述
本工艺基于十五年工业级 BGA 芯片返修技术积累，针对工业控制、通信设备、存储模组、高端仪器领域大封装、高 I/O 引脚、高精密 BGA 核心芯片，提供标准化、高良率的后道修复与翻新制程。
工艺体系主要解决行业内普遍存在的大 BGA 掉球、焊盘氧化、胶体残留、引脚变形、拆机芯片失效、SMT 制程不良、呆滞库存芯片报废等技术问题，通过精细化温控拆解、焊盘修复、精密植球、整形翻新整套工艺，实现高价值核心 BGA 芯片的性能复原与复用。
本技术体系专注高难度 BGA 精密修复，区别于常规小间距、小尺寸消费级 BGA 工艺，主攻工业级大尺寸、高球数核心主控器件的工艺再生。
二、工艺适配芯片封装规格
本技术体系稳定覆盖以下中大尺寸、高密度 BGA 封装规格，适配主流工业、通信、存储核心器件：
1、中大型 BGA 封装：18×18mm–27×27mm，400Ball–800Ball
适配工业 SoC 主控、网络交换控制器、大容量存储模组、中端 FPGA 可编程逻辑器件。
主要处理工艺难点：焊盘氧化腐蚀、拆板残锡残留、底部固化胶体清理、局部点位掉球修复、中等密度间距 BGA 不良返修。
2、大型高密度 BGA 封装：27×27mm–35×35mm，800Ball–1200Ball
适配高端工业 FPGA、通信基带主控、工控高端处理器、多颗粒 DDR4 存储 BGA 模组，为工艺体系核心适配规格。
可稳定完成高密度引脚、高 I/O 点位的精密植球、除胶翻新、焊盘整平修复工作。
工艺适配间距：稳定支持 0.35mm 及以上精密间距 BGA 制程；
工艺边界说明：40×40mm 以上超大型服务器级 BGA、0.25mm 超细间距超高密度器件，暂不在本工艺适配范围内。
三、核心工艺技术流程
1、梯度温控芯片拆板技术
采用分级升温热拆工艺，有效降低大尺寸 BGA 芯片受热翘曲、内核损伤风险，适用于工控设备 BGA、通信设备 BGA、自动化设备主板核心芯片的无损拆解，保障拆机芯片底层结构完好。
2、深度除胶除锡整平工艺
针对长期高温使用、库存氧化的 BGA 器件，完成底部黑胶碳化层清除、残锡清理、焊盘整平，解决芯片长期使用产生的氧化层、胶体残留问题，实现 BGA 氧化翻新、BGA 除胶翻新、BGA 除锡整平标准化处理。
3、焊盘缺陷修复技术
针对拆机、老旧设备拆下的高价值 BGA 芯片，对轻微掉点、焊盘腐蚀、PAD 氧化失效区域进行补点补强修复，挽救临界报废的核心主控 BGA、高端 IC BGA 器件，实现高价值芯片挽救修复。

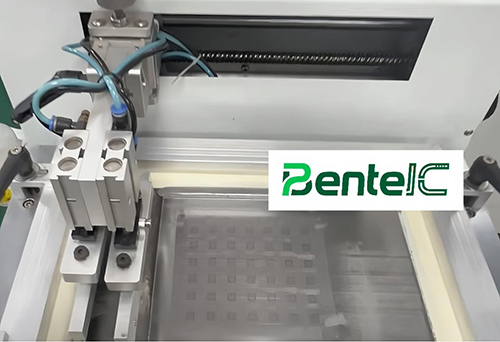

4、高精密定制植球工艺
根据不同型号大 BGA 芯片定制专属治具钢网，采用工业级 SAC305 标准锡球，支持高温锡球、车规锡球选型，通过氮气回流工艺降低空洞不良率，完成大尺寸 BGA、高球数 BGA、高密度 BGA 的精密植球制程。
适配品类包含：DDR4 存储 BGA 颗粒、eMMC、UFS 嵌入式存储芯片、FPGA 核心 BGA、网络主控 BGA、工业主控 BGA 等高端器件。
5、BGA 引脚整脚整形工艺
针对运输磕碰、拆板变形的大封装 BGA 芯片，完成边框引脚校正、整形修复，解决大芯片侧边变形、对位不良、无法上机的工艺问题。
6、后道精细化整备工艺

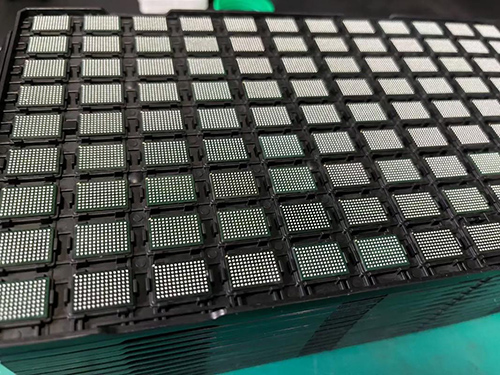

包含芯片整体清洁、外观翻新、磨字刻字改标、真空装盘、自动化编带处理，修复翻新后的器件可直接适配 SMT 量产上机使用，满足批量大 BGA 加工、样品高难度 BGA 打样的技术交付标准。
四、工艺适配应用场景
本套 BGA 返修工艺体系，广泛适用于工业生产与芯片再生场景：
1、工业工控、自动化设备、高端仪器设备的核心 BGA 失效返修；
2、通信设备、网络基带主控 BGA 的老化、掉球、不良翻新；
3、服务器、存储模组 DDR4 颗粒的拆机修复与呆滞 BGA 芯片翻新；
4、SMT 生产制程中出现虚焊、掉球、焊接不良的 BGA 返工修复；
5、停产稀缺工业芯片、高价值老旧核心器件的工艺再生与复用；
6、芯片研发验证、贸易商高价值 BGA 器件的标准化工艺处理。
五、工艺技术特点说明
1、本工艺专注大尺寸、高球数、高价值、高难度工业级 BGA修复制程，聚焦核心主控类器件，规避低端消费级小 BGA 工艺内卷；
2、十五年技术工艺沉淀，对大封装 BGA 的热特性、胶体特性、焊盘特性具备成熟的处理经验，良率稳定、工艺标准化程度高；
3、仅做物理结构修复、植球翻新、外观整备工艺，芯片内核原有电路损坏、原生故障不属于工艺修复范畴；
4、工艺交付以物理外观、焊接性能复原为主，如需电性老化、X-Ray 空洞检测等验证工序，可配套第三方检测体系完成性能核验。
六、技术核心总结
本技术体系依托多年工业级 BGA 返修工艺积累，专注 18×18mm 至 35×35mm、400–1200 球中大尺寸高密 BGA 的精密植球、焊盘修复、除胶翻新、引脚整形全流程工艺，可稳定实现 FPGA、通信主控、工业 SoC、DDR4 存储等高价值核心芯片的再生修复，适配样品研发打样与中小批量标准化工艺加工需求，解决行业高难度大 BGA 器件报废、无法修复的技术痛点。
